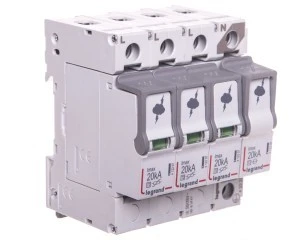

Ogranicznik przepięć Typ T2 3P+N 20kA 1,2kV ON 300 TT/TNS 412227
Modułowy ogranicznik przepięć klasy Typ 2 przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami łączeniowymi i indukcyjnymi; zaprojektowany do stosowania w systemach sieciowych TT oraz TN?S, montowany w rozdzielnicach wewnętrznych.
Cechy techniczne
- Bieguny: 3+N/PE (3P+N)
- Typ: Typ 2 (ochrona klasy T2)
- Znamionowy prąd wyładowczy (8/20 µs): 20 kA
- Poziom ochrony (Up): 1,2 kV
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Znamionowe napięcie sieciowe: 230 V AC
- Sygnalizacja zadziałania: optyczna (wizualna)
- Rozmiar: 4 moduły
- Przekrój przewodu — elastyczny (wielodrutowy): 0,5–25 mm?
- Przekrój przewodu — sztywny (jednodrutowy/wielodrutowy): 0,5–16 mm?
- Kompatybilność: ON 300, systemy TT i TN?S
Zastosowanie
- Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych oraz przemysłowych.
- Stosowany jako poziom T2 w koncepcji ochrony warstwowej przed przepięciami łączeniowymi i indukcyjnymi.
- Zabezpieczenie urządzeń wrażliwych — systemów sterowania, zasilaczy, aparatów pomiarowych — przed przepięciami krótkotrwałymi.
- Montaż w instalacjach TT i TN?S; użyteczny przy współpracy z ochroną poziomu 1 i lokalnymi zabezpieczeniami instalacyjnymi.
