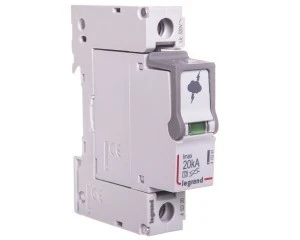

Ogranicznik przepięć Typ T2 1P 20kA 1,2kV ON 300 TT, TN (TNC, TNS) 412220
Ogranicznik przepięć jednofazowy klasy Typ 2 przeznaczony do ochrony instalacji 230 V AC przed przepięciami przemysłowymi i atmosferycznymi; modułowa konstrukcja umożliwia montaż w rozdzielnicach na szynie DIN 35 mm i zastosowanie w głównych rozdzielniach oraz mniejszych instalacjach z ochroną odgromową.
Cechy techniczne
- Liczba biegunów: 1 (jednofazowy)
- Typ ochrony: Typ 2 (SPD klasy II)
- Wartość szczytowa prądu wyładowczego Ipk (8/20 µs): 20 kA
- Poziom ochrony (Up): 1,2 kV
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Znamionowe napięcie sieciowe: 230 V AC
- Obsługiwane układy sieci: TT oraz TN (TNC, TNS)
- Sposób montażu: szyna montażowa DIN 35 mm, wymiar: 1 moduł
- Przekrój przewodu przyłączanego (elastyczny): 0,5–25 mm?
- Przekrój przewodu przyłączanego (sztywny): 0,5–16 mm?
- Sygnalizacja zadziałania: wskaźnik optyczny na module
- Zintegrowane dobezpieczenie: brak (wymagane zabezpieczenie zgodnie z projektem instalacji)
Zastosowanie
- Ochrona rozdzielnic głównych i wtórnych w instalacjach jednofazowych 230/400 V AC
- Instalacje zewnętrzne i wewnętrzne wymagające ochrony przed przepięciami atmosferycznymi i przepięciami przemysłowymi
- Systemy TT i TN (TNC/TNS) w budynkach mieszkalnych, użyteczności publicznej i obiektach o podwyższonych wymaganiach ciągłości zasilania
- Zastosowanie w rozdzielnicach wyposażonych w ochronę odgromową oraz tam, gdzie przepisy wymagają instalacji SPD
