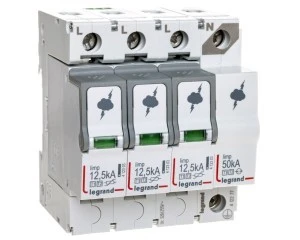

Ogranicznik przepięć Typ T1+T2 3P+N 12,5kA 1,5kV ON 300 TT/TNS 412277
Ogranicznik przepięć Typ 1+2 ON 300 3P+N model 412277 przeznaczony do ochrony głównych wejść instalacji niskiego napięcia przed impulsami udarowymi (wyładowania atmosferyczne) oraz przepięciami wewnętrznymi. Urządzenie stosuje się w rozdzielnicach dla układów TT, TNC i TNS.
Cechy techniczne
- Prąd udarowy (10/350): 12,5 kA
- Poziom ochrony (Up): 1,5 kV
- Liczba biegunów: 4 (3P+N)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 320 V
- Klasa ochronności: Typ 1+2 (ochrona częściowa przed bezpośrednimi wyładowaniami i przepięciami pośrednimi)
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 4 moduły
- Wymienne wkłady z wskaźnikiem stanu: zielony = sprawny, pomarańczowy = wymiana
- Sygnalizacja zadziałania: optyczna lokalnie oraz styk sygnalizacji zdalnej (tak)
- Dopuszczalne przekroje przewodów: przewód elastyczny z tulejką 0,5–16 mm2; przewód sztywny (jednodrutowy/wielodrutowy) 0,5–25 mm2
- Przeznaczony do pracy w instalacjach 3F+N na wejściu rozdzielnicy głównej; konstrukcja modułowa ułatwia wymianę wkładów
Zastosowanie
- Ochrona głównych i podrozdzielnic budynków mieszkalnych, usługowych i przemysłowych (wejście instalacji)
- Zabezpieczenie zasilania urządzeń wrażliwych (sprzęt IT, systemy telekomunikacyjne, sterowanie)
- Stosowanie w instalacjach sieci TT, TNC i TNS oraz rozdzielnicach z ograniczeniem miejsca (4 moduły)
- Montaż w rozdzielnicach wewnętrznych i zewnętrznych zgodnie z warunkami eksploatacji; wymagany montaż i serwis przez wykwalifikowany personel oraz dobór zabezpieczeń nadprądowych zgodnie z obowiązującymi przepisami i wytycznymi producenta
