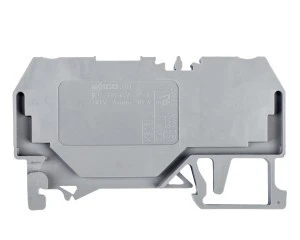

Złączka szynowa 2-przewodowa 4mm2 szara 281-916
Złączka szynowa 2-przewodowa 281-916 to moduł przyłączeniowy typu top-entry przeznaczony do łączenia przewodów miedzianych w rozdzielnicach i szafach sterowniczych; stosowana jako element dystrybucji sygnałów i zasilania w instalacjach przemysłowych i automatyce.
Cechy techniczne
- Napięcie znamionowe: 400 V
- Prąd znamionowy In: 10 A
- Napięcie udarowe (impulsowe): 6 kV
- Zakres przekrojów przewodów: 0,08–4 mm? (przewody jedno- i wielożyłowe, bez tulejek i z użyciem narzędzi zgodnie z zaleceniami producenta)
- Typ połączenia: zacisk sprężynowy (top-entry), pozycja połączenia: od góry
- Materiał izolacyjny: tworzywo termoplastyczne (PA 66)
- Klasa palności materiału: UL94 V0
- Wymiary: szerokość/rastr 6 mm, długość 59 mm, wysokość przy montażu 29 mm
- Montaż: na szynie DIN 35 mm
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: nie
- Wymagana płytka zamykająca (end stop): tak
- Zakres temperatur pracy: -35 °C do +105 °C
- Wersja przeciwwybuchowa „EEx e”: nie
Zastosowanie produktu
- Łączenie przewodów miedzianych w rozdzielnicach i szafach sterowniczych (aplikacje z prądem do 10 A).
- Punkty przyłączeniowe w instalacjach automatyki przemysłowej i systemach sterowania.
- Realizacja połączeń sygnałowych i zasilających o zakresie przekrojów 0,08–4 mm?, zarówno przewodów sztywnych, jak i linkowych.
- Montaż modułowy na szynie DIN 35 mm oraz tworzenie szeregów połączeń przy użyciu złączy końcowych i mostków zgodnie z projektem.
- Stosowanie tam, gdzie wymagane są zwarte, niskoprofilowe rozwiązania przyłączeniowe z górnym dostępem do przewodów.
