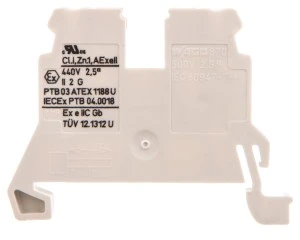

Złączka szynowa 2-przewodowa 2,5mm2 Ex jasnoszara 870-909
Modułowa złączka szynowa 2-przewodowa serii 870 przeznaczona do montażu na szynie DIN 35 mm; stosowana do rozdziału i łączenia przewodów w rozdzielnicach i panelach sterowniczych, z nominalnym oznaczeniem 2,5 mm?.
Cechy techniczne
- Napięcie znamionowe: 420 V
- Prąd znamionowy In: 22 A
- Przekrój przyłączanego przewodu: 0,08–4 mm? (sztywne, linkowe z/bez tulejek)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (po obu stronach)
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wnętrza zmostkowane fabrycznie
- Pozycja połączenia: z góry (wejście przewodu od góry)
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Wymiary: długość 44,5 mm; szerokość (raster) 5 mm; wysokość przy najniższym montażu 27,5 mm
- Montaż: szyna montażowa DIN 35 mm
- Kolor obudowy: jasnoszary
- Wymagana płytka zamykająca: nie
- Wykonanie przeciwwybuchowe (EEx e): nie
Zastosowanie produktu
- Łączenie przewodów zasilających i sygnałowych w rozdzielnicach niskiego napięcia do 420 V i 22 A
- Panele sterownicze, szafki automatyki i instalacje przemysłowe montowane na szynie DIN 35 mm
- Systemy, w których stosowane są przewody jedno- i wielożyłowe z końcówkami tulejkowymi oraz przewody linkowe bez tulejek
- Aplikacje wymagające obudowy z materiału o klasie palności UL94 V0
- Nie nadaje się do stosowania w wykonaniach przeciwwybuchowych EEx e — wymagane są odpowiednie złączki certyfikowane do stref zagrożenia wybuchem
