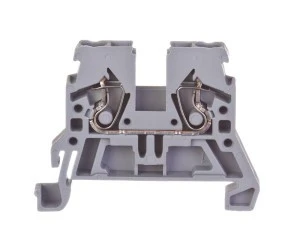

Złączka szynowa 2-przewodowa 2,5mm2 szara 870-901
Złączka szynowa 870-901 to jednopoziomowy blok zaciskowy przeznaczony do montażu na szynie DIN 35 mm, wyposażony w zacisk sprężynowy dla przewodów o maksymalnym przekroju 2,5 mm2 (jednożyłowe). Stosowana w rozdzielnicach, szafach sterowniczych i aplikacjach automatyki do łączenia przewodów od góry.
Cechy techniczne
- Typ: złączka szynowa, 1 poziom, 2 zaciski (2-przewodowa).
- Sposób montażu: szyna montażowa DIN 35 mm.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy, pozycja połączenia od góry.
- Przekrój przewodu (jednożyłowy): 0,08–2,5 mm2.
- Przekrój przewodu linkowego bez końcówki tulejkowej: 0,08–4 mm2.
- Prąd znamionowy In: 24 A.
- Wymiary: długość 44,5 mm; szerokość/raster 5 mm; wysokość przy najniższym montażu 27,5 mm.
- Materiał izolacyjny: tworzywo termoplastyczne; kolor: szary.
- Wymagana płytka zamykająca: tak.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i sygnałowych.
- Panele automatyki i sterowania — miejsca wymagające szybkiego montażu na szynie DIN 35 mm.
- Instalacje maszynowe i przemysłowe — przewody jednożyłowe i linkowe bez tulejek oraz z tulejkami (zgodnie z dopuszczalnymi przekrojami).
- Rozwiązania modularne w szafach rozdzielczych, gdzie wymagana jest kompaktowa złączka o rastrze 5 mm.
