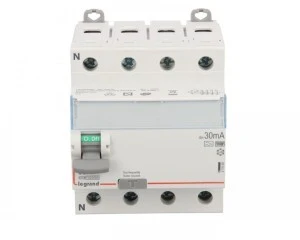

Wyłącznik różnicowoprądowy P 304 4P 63A 0,03A Typ F (HPI) SERII DX3 411696
Wyłącznik różnicowoprądowy 4-biegunowy serii DX3 o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 0,03 A (30 mA), przeznaczony do ochrony przeciwporażeniowej i detekcji upływów prądu w instalacjach trójfazowych. Typ F (HPI) zapewnia podwyższoną odporność na zakłócenia w środowiskach z zakłóceniami elektromagnetycznymi.
Cechy techniczne
- Liczba biegunów: 4 (ochrona L1, L2, L3, N)
- Prąd znamionowy In: 63 A
- Znamionowy prąd różnicowy I?n: 0,03 A (30 mA)
- Czułość / typ: F (HPI) — charakterystyka HPI zwiększająca odporność na zakłócenia w porównaniu z typem AC
- Częstotliwość pracy: 50 Hz
- Sposób montażu: szyna DIN
- Wytrzymałość zwarciowa (Icw): 10 kA
- Odporność na udar prądowy (impuls): 3 kA
- Szerokość: 4 moduły (modułowa konstrukcja montażowa)
- Stopień ochrony: IP20
- Ochrona selektywna: nie
- Wyzwalanie krótkozwłoczne: nie
- Możliwość dodatkowego wyposażenia: tak (akcesoria modułowe zgodne z serią DX3)
- Integracja systemowa: możliwość współpracy z systemem rozdziału energii (np. HX3) do 125 A
Zastosowanie produktu
- Ochrona przeciwporażeniowa instalacji trójfazowych w budynkach mieszkalnych, komercyjnych i przemysłowych
- Stosowanie w obwodach z urządzeniami elektronicznymi i falownikami, gdzie wymagana jest podwyższona odporność na zakłócenia
- Zastosowanie w rozdzielnicach modułowych montowanych na szynie DIN
- W instalacjach wymagających detekcji upływów do 30 mA przy jednoczesnym zachowaniu kompatybilności z systemami dystrybucji do 125 A
