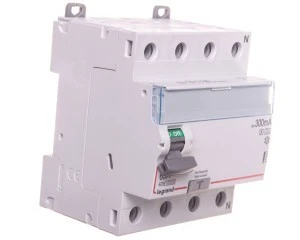

Wyłącznik różnicowoprądowy 4P 63A 0,3A typ A-S P304 DX3 411801
Wyłącznik różnicowoprądowy 4-biegunowy P304 DX3 (411801) o znamionowym prądzie 63 A i prądzie różnicowym 0,3 A typu A?S, przeznaczony do wykrywania upływów oraz ochrony przeciwporażeniowej w instalacjach jednofazowych i trójfazowych.
Cechy techniczne
- Prąd znamionowy (In): 63 A
- Liczba biegunów: 4 (4P)
- Znamionowy prąd różnicowy: 0,3 A (300 mA)
- Czułość: typ A?S — wykrywanie prądów różnicowych zgodnych z klasą A, obejmujących składowe przemienne oraz pulsujące składowe stałe
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy: 0,25 kA
- Wyzwalanie krótkozwłoczne: brak (nie dotyczy wyzwalania krótkozwłocznego)
- Wymiar obudowy zgodnie z DIN 43880: 4 (szerokość: 4 moduły)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Ochrona selektywna: tak — umożliwia koordynację z innymi zabezpieczeniami w rozdzielnicy
- Możliwość doposażenia: tak — obsługa dodatkowych akcesoriów kompatybilnych z serią
- Integracja systemowa: możliwa integracja z systemem HX3
- Zgodność z normami: IEC/EN 61008-1 oraz IEC 62423
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów zasilających instalacje mieszkaniowe, komercyjne i przemysłowe.
- Ochrona obwodów z urządzeniami elektronicznymi i napędami, gdzie występują pulsujące składowe stałe wymagające detekcji typu A.
- Stosowanie w rozdzielnicach głównych i podrozdzielnicach z koniecznością koordynacji selektywnej zabezpieczeń.
- Wykorzystanie w instalacjach zintegrowanych z systemami modułowymi (np. HX3) i tam, gdzie wymagana jest wysoka zdolność łączeniowa.
