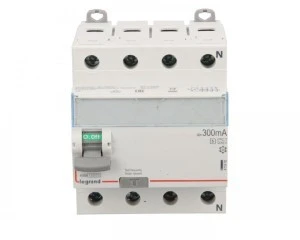

Wyłącznik różnicowoprądowy 4P 40A 0,3A typ A-S P304 DX3 411800
Wyłącznik różnicowoprądowy 4?biegunowy typu A?S przeznaczony do ochrony przeciwporażeniowej i przeciwpożarowej w układach trójfazowych 400 V/230 V. Urządzenie stosuje się w rozdzielnicach modułowych kompatybilnych z systemem HX3.
Cechy techniczne
- Prąd znamionowy (In): 40 A
- Znamionowy prąd różnicowy (I?n): 0,3 A (300 mA)
- Czułość: typ A?S – wykrywanie prądów sinusoidalnych oraz pulsujących składowych stałych; odporność na zakłócenia zgodnie z klasą typu
- Liczba biegunów: 4 (przeznaczony do instalacji trójfazowych)
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy: 0,25 kA
- Wymiar obudowy zgodnie z DIN 43880: szerokość 4 modułów
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Ochrona selektywna: Tak (możliwość selektywnego doboru w układach rozdzielczych)
- Wyzwalanie krótkozwłoczne: Nie
- Możliwość dodatkowego wyposażenia: Tak – przewidziano przyłącza dla akcesoriów pomocniczych i integracji z systemami rozdziału energii
Zastosowanie produktu
- Ochrona przeciwporażeniowa i przeciwpożarowa w instalacjach budynków mieszkalnych, użyteczności publicznej i obiektach przemysłowych
- Instalacje trójfazowe 400 V z potrzebą selektywnej koordynacji zabezpieczeń
- Stosowanie w rozdzielnicach modułowych z systemem HX3 dla rozdziału obwodów i integracji z innymi zabezpieczeniami
- Ochrona obwodów, gdzie wymagane jest wykrywanie prądów pulsujących stałych (np. obwody z prostownikami, falownikami)
