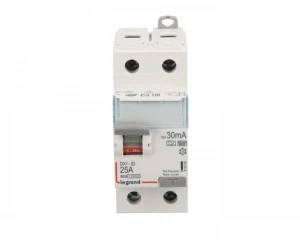

Wyłącznik różnicowoprądowy P 302 2P 25A 0,03A Typ F (HPI) SERII DX3 411590
Dwubiegunowy wyłącznik różnicowoprądowy (RCD) P 302 z serii DX3 o prądzie znamionowym 25 A i czułości 30 mA (0,03 A) w wykonaniu Typ F (HPI), przeznaczony do wykrywania prądów upływowych i ochrony przeciwporażeniowej w instalacjach jednofazowych oraz obwodach z urządzeniami elektronicznymi.
Cechy techniczne
- Liczba biegunów: 2 (ochrona przewodu fazowego i neutralnego)
- Prąd znamionowy: 25 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA)
- Czułość: Typ F (HPI) — detekcja prądów przemiennych i złożonych występujących przy obciążeniach elektronicznych
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy: 3 kA
- Głębokość wbudowania: 44 mm
- Wymiar obudowy (zgodnie z DIN 43880): 2 moduły (szerokość 2M)
- Wyzwalanie krótkoczwłoczne: Tak (funkcja wyzwalania dla zakłóceń krótkotrwałych)
- Stopień ochrony: IP2X
- Możliwość dodatkowego wyposażenia: Tak (akcesoria montażowe i systemowe)
- Przyłączenie: możliwość montażu na szynach grzebieniowych lub sztyftowych
- Kompatybilność systemowa: integracja z systemem HX3 (do 125 A) i montaż w rozdzielnicach modułowych
- Normy: zgodność z IEC/EN 61008-1 oraz IEC 62423
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach jednofazowych (L+N) o obciążeniu do 25 A
- Stosowanie w rozdzielnicach modułowych DIN w budynkach mieszkalnych, biurowych i handlowych
- Ochrona obwodów z urządzeniami elektronicznymi i nieliniowymi (falowniki, urządzenia zasilane impulsowo) dzięki charakterystyce Typ F (HPI)
- Integracja z systemem szynoprzewodów HX3 oraz montaż z wykorzystaniem szyn grzebieniowych lub sztyftowych
- Wykorzystanie jako element zabezpieczeń przeciwwykryciowych i przeciwpożarowych w instalacjach, gdzie wymagane jest wykrywanie prądów upływowych na poziomie 30 mA
