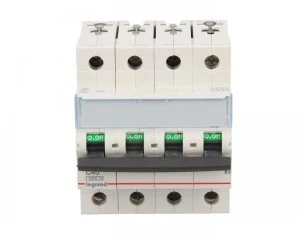

Wyłącznik nadprądowy 4P C 40A 6kA AC S304 TX3 403566
Czterobiegunowy wyłącznik nadprądowy typu S304 TX3 przeznaczony do ochrony obwodów trójfazowych z przewodem neutralnym w instalacjach AC. Wyposażony w charakterystykę C, stosowany do zabezpieczania obwodów przed przeciążeniem i zwarciem w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Prąd znamionowy: 40 A.
- Charakterystyka wyzwalania: C (wyzwalacz termomagnetyczny - selekcja przy umiarkowanym prądzie rozruchowym).
- Liczba biegunów: 4 (rozłączanie trzech faz; biegun N nie jest rozłączany jednocześnie).
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA.
- Rodzaj napięcia: AC, zastosowanie w sieciach 3~ 400 V.
- Szerokość: 4 moduły (4 × 17,5 mm = 70 mm).
- Głębokość wbudowania: 44 mm.
- Stopień ochrony przed dotykiem: IP2X.
- Możliwość przyłączenia: szyny grzebieniowe lub przyłącza sztyftowe.
- Brak możliwości przyłączenia bloków różnicowoprądowych (RCD/RCBO) w oferowanej konfiguracji.
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2.
- Możliwość dodatkowego wyposażenia (akcesoria montażowe/oznaczenia).
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach głównych i tablicach rozdzielczych budynków użyteczności publicznej oraz obiektów przemysłowych.
- Zabezpieczenie obwodów maszyn i urządzeń z umiarkowanym prądem rozruchowym, gdzie wymagana jest charakterystyka C.
- Stosowanie w instalacjach z szynami grzebieniowymi lub przyłączeniem sztyftowym w układach dystrybucji.
- Wykorzystanie jako zabezpieczenie gałęziowe w instalacjach komercyjnych, przemysłowych i wielolokalowych instalacjach mieszkaniowych.
