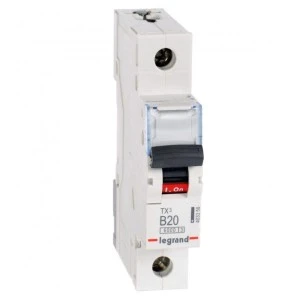

Wyłącznik nadprądowy 1P B 20A 6kA AC S301 TX3 403358
Wyłącznik nadprądowy 1P B 20A 6kA AC S301 TX3 403358 to jednopólowy kompaktowy wyłącznik nadprądowy o charakterystyce B przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem; stosowany w rozdzielnicach modułowych w instalacjach budynków mieszkalnych, biurowych i lekkich instalacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A (charakterystyka B, szybkie wyłączenie przy prądach zwarciowych)
- Napięcie znamionowe: 400 V AC (stosowalny w układach 230/400 V)
- Liczba biegunów: 1 (1P)
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Charakterystyka wyzwalania: B
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł DIN
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednocześnie rozłączany biegun N: Nie
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze, wyzwalacze serii DX3
- Montaż: na szynach grzebieniowych lub sztyftowych
- Rodzaj napięcia: AC
Zastosowanie
- Ochrona obwodów oświetlenia i gniazd jednofazowych w budynkach mieszkalnych i biurowych
- Zabezpieczenie małych obwodów w instalacjach przemysłowych i handlowych
- Instalacje modułowe w rozdzielnicach natynkowych i podtynkowych
- Użycie jako element ochronny w układach z wymaganiem szybkiego wyłączenia zwarć o ograniczonej mocy
