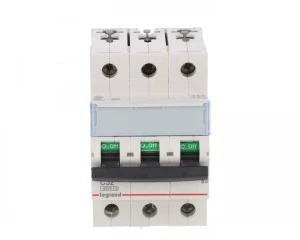

Wyłącznik nadprądowy 3P C 32A 6kA AC S303 TX3 403548
Wyłącznik nadprądowy 3-biegunowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach zasilanych prądem przemiennym. Stosowany w rozdzielnicach modułowych w obiektach przemysłowych, komercyjnych i instalacjach dystrybucyjnych.
Cechy techniczne
- Prąd znamionowy (In): 32 A; liczba biegunów: 3 (3P)
- Charakterystyka wyzwalania: C (wyzwalnik elektromagnetyczny dostosowany do obciążeń o umiarkowanych prądach rozruchowych)
- Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA (wg EN 60898)
- Rodzaj napięcia: AC; częstotliwość pracy: 50 Hz
- Szerokość: 3 moduły (3 × 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie przewodu N: brak (N nie jest rozłączany jednocześnie)
- Klasa ograniczenia energii: 3 – wpływ na selektywność i ograniczenie energii zwarciowej
- Możliwość dodatkowego wyposażenia: możliwość montażu styków pomocniczych i wyzwalaczy; kompatybilny z systemami szyn grzebieniowych i sztyftowych
- Zgodność serii z normami IEC/EN 60898 oraz IEC/EN 60947; modułowa konstrukcja do montażu w rozdzielnicach
Zastosowanie produktu
- Ochrona obwodów dystrybucyjnych w rozdzielnicach modułowych w instalacjach przemysłowych i komercyjnych
- Zabezpieczenie obwodów silnikowych, oświetleniowych oraz grup gniazd w sieciach TN/TT
- Stosowanie tam, gdzie wymagane jest ograniczenie energii zwarciowej klasy 3 i kompatybilność z układami szynowymi
- Rozbudowa systemów zabezpieczeń przy użyciu styków pomocniczych i wyzwalaczy dla integracji z automatyką i systemami sterowania
