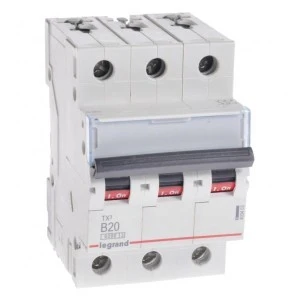

Wyłącznik nadprądowy 3P B 20A 6kA AC S303 TX3 403403
Trójpolowy wyłącznik nadprądowy o charakterystyce B przeznaczony do ochrony obwodów prądu przemiennego (AC) przed przeciążeniem i zwarciem w instalacjach 230/400 V. Stosowany w rozdzielnicach budynków mieszkalnych, komercyjnych oraz w instalacjach przemysłowych o niskim prądzie rozruchu.
- Prąd znamionowy: 20 A
- Liczba biegunów: 3
- Charakterystyka wyzwalania: B (do obwodów o niewielkich prądach rozruchu, np. oświetlenie, obwody gniazd)
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898?1 dla 230/400 V)
- Klasa ograniczenia energii: 3
- Szerokość: 3 moduły (moduł = 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Rodzaj napięcia: AC
- Jednoczesne rozłączanie biegunu N: nie
- Możliwość dodatkowego wyposażenia: tak; możliwość przyłączenia przez szyny grzebieniowe lub sztyftowe
- Zgodność konstrukcyjna z normami IEC/EN 60898-1 oraz IEC/EN 60947-2 (dotyczy wymagań dotyczących wyłączników nadprądowych)
- Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i użyteczności publicznej
- Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach trójfazowych
- Wbudowanie w tablice rozdzielcze i panele sterownicze o standardowej zabudowie modułowej
- Stosowanie w instalacjach, gdzie wymagana jest ochrona z ograniczeniem energii zwarciowej klasy 3 i zdolnością łączeniową 6 kA
