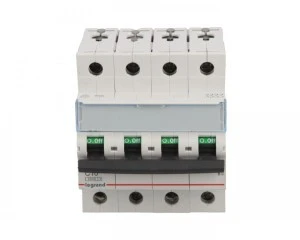

Wyłącznik nadprądowy 4P C 10A 6kA AC S304 TX3 403560
Czterobiegunowy wyłącznik nadprądowy o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych z przewodem neutralnym w instalacjach AC. Stosowany w rozdzielnicach modułowych do zabezpieczania obwodów odbiorczych i urządzeń pomocniczych.
Cechy techniczne
- Prąd znamionowy: 10 A
- Charakterystyka wyzwalania: C
- Liczba biegunów: 4 (cztery bieguny)
- Rodzaj napięcia: AC, przeznaczony do sieci 400 V, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 4 moduły (17,5 mm na moduł)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie (neutralny nie jest rozłączany jednocześnie)
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze serii DX3
- Przyłącza: obsługa przyłączy szyn grzebieniowych oraz sztyftowych (montaż na szynie DIN)
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
- Brak możliwości przyłączenia bloków różnicowoprądowych
Zastosowanie produktu
- Ochrona obwodów trójfazowych w rozdzielnicach modułowych budynków komercyjnych i przemysłowych
- Zabezpieczenie obwodów pomocniczych i rozdziałów z przewodem neutralnym
- Zastosowania w instalacjach, gdzie wymagane jest ograniczenie energii klasy 3
- Integracja z systemami wymagającymi modułowych wyłączników montowanych na szynie DIN
