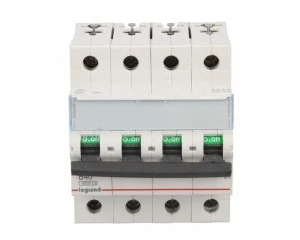

Wyłącznik nadprądowy 4P B 40A 6kA AC S304 TX3 403421
Czterobiegunowy wyłącznik nadprądowy o charakterystyce B przeznaczony do ochrony obwodów prądu przemiennego (AC) 50 Hz. Stosowany w rozdzielnicach modułowych do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz obwodów z niskim prądem rozruchu.
Cechy techniczne
- Liczba biegunów: 4
- Charakterystyka wyzwalania: B — zadziałanie zwarciowe typowo przy prądach 3–5×In
- Prąd znamionowy: 40 A
- Rodzaj napięcia / częstotliwość: AC, 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Szerokość: 4 moduły (1 moduł = 17,5 mm ? szer. całkowita 70 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie (neutralny nie jest rozłączany jednocześnie)
- Przyłącza: kompatybilny z systemami szyn grzebieniowych i sztyftowych
- Możliwość dodatkowego wyposażenia: tak; brak możliwości przyłączania bloków różnicowoprądowych
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i obwodów gniazd w instalacjach mieszkaniowych i obiektach użyteczności publicznej
- Zabezpieczenie obwodów zasilających małe odbiorniki oraz urządzenia o niskim prądzie rozruchu
- Stosowanie w rozdzielnicach modułowych wymagających wyłącznika 4-biegunowego o prądzie znamionowym 40 A i zdolności zwarciowej do 6 kA
- Nie zalecany do obwodów z dużymi prądami rozruchowymi (np. niektóre silniki), ze względu na charakterystykę B
