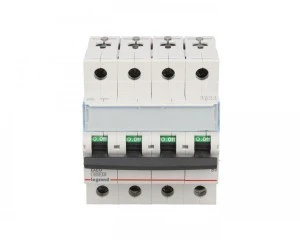

Wyłącznik nadprądowy 4P B 20A 6kA AC S304 TX3 403418
Czterobiegunowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do zabezpieczania obwodów w instalacjach 230/400 V AC; stosowany w rozdzielnicach modułowych do ochrony odbiorników jednofazowych i trójfazowych z przewodem neutralnym.
Cechy techniczne
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B (charakterystyka czasowo-prądowa typu B)
- Liczba biegunów: 4 (z przewodem N)
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN/IEC (230/400 V)
- Klasa ograniczenia energii: 3
- Szerokość: 4 moduły (moduł = 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie biegunu N: nie (neutral nie jest rozłączany jednocześnie z pozostałymi biegunami)
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze z serii DX3 (brak bloków różnicowoprądowych)
- Przyłącza: kompatybilne z szynami grzebieniowymi oraz przyłączeniami sztyftowymi
- Zgodność ze standardami: IEC/EN (zgodnie z dokumentacją producenta)
Zastosowanie produktu
- Zabezpieczanie obwodów trójfazowych wraz z przewodem neutralnym w instalacjach przemysłowych i komercyjnych.
- Ochrona obwodów dystrybucji w rozdzielnicach modułowych o wymaganej szerokości 4 modułów.
- Stosowanie tam, gdzie wymagana jest zdolność łączeniowa 6 kA i ograniczenie energii klasy 3.
- Możliwość integracji z systemami rozdzielczymi wyposażonymi w szyny grzebieniowe lub przyłącza sztyftowe oraz rozbudowy o styki pomocnicze/wyzwalacze DX3.
