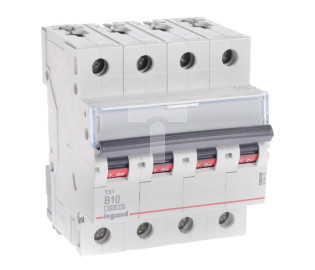

Wyłącznik nadprądowy 4P B 10A 6kA AC S304 TX3 403415
Czterobiegunowy wyłącznik nadprądowy S304 TX3 o charakterystyce B i prądzie znamionowym 10 A, przeznaczony do ochrony obwodów jednofazowych i wielofazowych w instalacjach niskiego napięcia 400 V AC. Stosowany do ochrony przed przeciążeniami i zwarciami w rozdzielnicach modułowych.
Cechy techniczne
- Liczba biegunów: 4 (czterobiegunowy)
- Prąd znamionowy In: 10 A
- Charakterystyka wyzwalania: B (szybkie wyzwalanie przy niewielkim przeciążeniu)
- Rodzaj napięcia: AC, częstotliwość 50 Hz, napięcie pracy 400 V±
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN)
- Klasa ograniczenia energii: 3
- Szerokość: 4 moduły (4 × 17,5 mm = 70 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie (biegun neutralny nie jest rozłączany jednocześnie)
- Możliwość dodatkowego wyposażenia: tak — możliwość montażu styków pomocniczych i wyzwalaczy zgodnych z serią S 303/S 304
- Przyłącza: kompatybilny z systemami szyn grzebieniowych oraz sztyftowymi
Zastosowanie produktu
- Ochrona obwodów końcowych i rozdzielczych w instalacjach przemysłowych i budynkowych przy napięciu 400 V AC
- Stosowanie w rozdzielnicach modułowych na szynę montażową, w systemach zasilania trój- i czteroprzewodowych
- Integracja w układach wymagających ograniczenia energii zwarciowej klasy 3
- Rozbudowa funkcjonalności przez doposażenie w styki pomocnicze i wyzwalacze dla zdalnego sygnalizowania i sterowania
