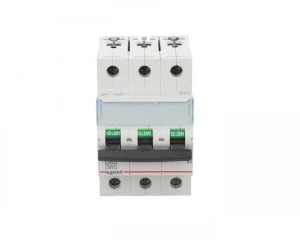

Wyłącznik nadprądowy 3P D 63A 6kA AC S303 TX3 403761
Wyłącznik nadprądowy trójbiegunowy o charakterystyce D, przeznaczony do ochrony obwodów trójfazowych 400 V AC przed przeciążeniem i zwarciem; stosowany tam, gdzie występują podwyższone prądy rozruchowe (np. obciążenia indukcyjne).
Cechy techniczne
- Prąd znamionowy: 63 A
- Charakterystyka wyzwalania: D (wysoka tolerancja na prądy rozruchowe)
- Liczba biegunów: 3
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 10 kA
- Szerokość: 3 moduły (17,5 mm na moduł)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Możliwość dodatkowego wyposażenia: tak (styki pomocnicze, wyzwalacze, akcesoria montażowe)
- Możliwości przyłączeniowe: kompatybilny z szynami grzebieniowymi oraz połączeniami sztyftowymi
Zastosowanie produktu
- Ochrona obwodów rozdzielczych w instalacjach trójfazowych 400 V
- Obwody z urządzeniami generującymi wysokie prądy rozruchowe (silniki, transformatory, przetwornice)
- Rozdzielnice przemysłowe i komercyjne wymagające modułowej zabudowy
- Modernizacje i wymiany modułowych wyłączników nadprądowych w istniejących rozdzielnicach
