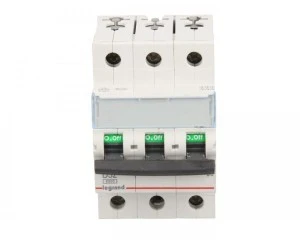

Wyłącznik nadprądowy 3P D 32A 6kA AC S303 TX3 403758
Trójbiegunowy wyłącznik nadprądowy przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach 400 V AC; charakterystyka D zapewnia zwiększoną odporność na prądy rozruchowe silników i odbiorników indukcyjnych.
Cechy techniczne
- Liczba biegunów: 3 (trójbiegunowy), charakterystyka wyzwalania: D
- Prąd znamionowy: 32 A
- Rodzaj napięcia: AC, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898 (230/400 V±); 10 kA wg IEC 60947-2
- Szerokość: 3 moduły (3M, moduł 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Montaż i przyłącza: montaż na szynie DIN z możliwością przyłączenia za pomocą szyn grzebieniowych lub sztyftowych
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze oraz wyzwalacze serii DX3; brak możliwości przyłączenia bloków różnicowoprądowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie produktu
- Ochrona obwodów zasilających silniki i odbiorniki o wysokim prądzie rozruchowym (charakterystyka D)
- Rozdzielnice przemysłowe i budynkowe 3-fazowe 400 V
- Aplikacje HVAC, pompy, systemy napędowe oraz obwody zasilające obrabiarki i urządzenia przemysłowe
- Systemy wymagające zwiększonej zdolności łączeniowej i możliwości rozbudowy o styki pomocnicze/wyzwalacze
