Trójpolowy wyłącznik nadprądowy MCB o charakterystyce D przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i dystrybucyjnych; stosowany tam, gdzie występują wysokie prądy rozruchowe (np. silniki, transformatory).
Cechy techniczne
Charakterystyka: D (wysoka tolerancja na prądy udarowe)
Liczba biegunów: 3P, prąd znamionowy In = 20 A
Napięcie znamionowe Ue = 400 V AC; maks. napięcie pracy do 440 V; częstotliwość 50 Hz
Zdolność łączeniowa: Icn = 10 kA (wart. znamionowa), Icu = 15 kA przy 400 V
Typy wyzwalacza: zwłoczny lub bezzwłoczny (warianty dostępne w serii)
Derating prądu względem temperatury: przykładowo 17,2 A przy 70 °C do 27,61 A przy -25 °C (wpływ temperatury na prąd skuteczny)
Stopień ochrony: IP20; zakres pracy: -25 °C do 80 °C
Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
Zgodność z normami: EN 60898-1, IEC 60947-2; zgodność z dyrektywą RoHS i wymogami WEEE
Zastosowanie produktu
Ochrona obwodów trójfazowych w rozdzielnicach i szafach sterowniczych w zakładach przemysłowych i obiektach komercyjnych
Zabezpieczenie odbiorników o dużych prądach rozruchowych: silniki indukcyjne, transformatory, agregaty
Stosowanie w obwodach zasilania maszyn i urządzeń, gdzie wymagane jest odcinanie zwarć do 10–15 kA
W instalacjach pracujących przy 50 Hz i napięciu do 400–440 V
FAQ - Najczęściej zadawane pytania i odpowiedzi
Kiedy wybrać wariant zwłoczny, a kiedy bezzwłoczny? Wariant zwłoczny stosuje się tam, gdzie występują krótkotrwałe prądy rozruchowe (silniki, transformatory) — pozwala to na tolerowanie udarów bez niepotrzebnego wyłączania. Wariant bezzwłoczny jest wskazany, gdy wymagane jest szybsze wyłączenie przy zwarciu i gdy nie występują duże prądy udarowe.
Jak uwzględnić wpływ temperatury otoczenia przy doborze NDN320? Należy porównać prąd znamionowy instalacji z wartościami skorygowanymi względem temperatury (np. ~17,2 A przy 70 °C). Jeśli przewidywana temperatura podnosi wpływ deratingu poniżej wymaganego zabezpieczenia przewodów/odbiorników, rozważ zastosowanie wyższego In lub dodatkowego chłodzenia rozdzielnicy.
Dane techniczne
CN
85362010
Częstotliwość [Hz]
50
Napięcie znamionowe [V]
400
PKWiU
27.12.22.0
Prąd znamionowy [A]
20
Dane logistyczne
Kod kreskowy
3250614611773
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.35
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
55
Długość opakowania [mm]
80
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ

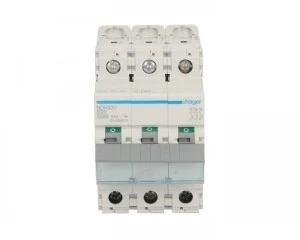

Wyłącznik nadprądowy trójbiegunowy Hager z serii NDN D 20. Łatwy montaż na szynie. Wytrzymała konstrukcja obudowy nie uszkadza się przy montażu. Szeroki zakres stosowania dzięki możliwości pracy w temp od -25 do 60 °C. Duża wytrzymałość mechaniczna 20.000 i elektryczna 4.000 cykli. Zdecydowanie jeden z lepszych produktów w swojej cenie.
