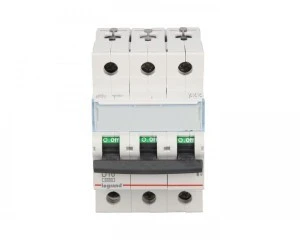

Wyłącznik nadprądowy 3P D 16A 6kA AC S303 TX3 403755
Trójbiegunowy wyłącznik nadprądowy przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem; typ D wskazuje na podwyższony próg wyzwalania przy udarowych prądach rozruchowych, stosowany w instalacjach przemysłowych i obwodach silnikowych.
Cechy techniczne
- Prąd znamionowy: 16 A
- Charakterystyka wyzwalania: D (dla obciążeń o dużych prądach rozruchowych)
- Liczba biegunów: 3 (brak jednoczesnego rozłączania bieguna N)
- Napięcie i częstotliwość: AC, 400 V (±), 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 10 kA
- Szerokość: 3 moduły (1 moduł = 17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X (przednia część)
- Przyłącza: kompatybilne z listwami grzebieniowymi oraz przyłączami sztyftowymi
- Możliwość dodatkowego wyposażenia: tak (opcjonalne akcesoria montażowe i pomocnicze)
Zastosowanie
- Zabezpieczanie obwodów trójfazowych w rozdzielnicach głównych i odgałęźnych
- Ochrona obwodów silnikowych i transformatorów, gdzie występują wysokie prądy rozruchowe (charakterystyka D)
- Stosowanie w instalacjach przemysłowych, panelach maszynowych i obiektach komercyjnych
- Integracja z systemami szyn grzebieniowych lub przyłączeniami sztyftowymi w układach modułowych
