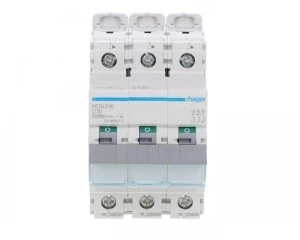

Wyłącznik nadprądowy 3P D 16A 10kA AC NDN316 to trójbiegunowy wyłącznik MCB o charakterystyce czasowo‑prądowej D, przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i budynkowych, szczególnie tam, gdzie występują wysokie prądy rozruchowe.

Cechy techniczne

• Typ: 3P, charakterystyka D (duży próg zwłoki dla prądów udarowych)
• Prąd znamionowy (In): 16 A
• Zdolność zwarciowa: Icn = 10 kA, Icu = 15 kA; w zależności od warunków katalogowych zdolność wyłączania do 30 kA przy określonych napięciach
• Napięcie znamionowe: 400 V AC (wartości katalogowe 415 V; maks. napięcie pracy 440 V)
• Częstotliwość: 50 Hz
• Wymiary: wysokość 83 mm, szerokość 52,5 mm, głębokość 70 mm
• Montaż: mocowanie na szynę DIN (35 mm)
• Stopień ochrony: IP20
• Wytrzymałość: elektryczna do 4 000 cykli, mechaniczna do 20 000 cykli
• Moc strat: maks. 3,5 W na biegun
• Temperatura przechowywania: -25 °C do 80 °C
• Zgodność z normami: EN 60898-1 oraz IEC 60947-2 (zgodność z dyrektywami ujęta w dokumentacji producenta)

Zastosowanie produktu

• Ochrona obwodów trójfazowych w rozdzielnicach instalacji przemysłowych i komercyjnych
• Ochrona obwodów z dużymi prądami rozruchowymi (silniki, transformatory, przetwornice) — charakterystyka D minimalizuje niepożądane wyłączenia przy udarach
• Zastosowanie jako zabezpieczenie odgałęzień i doprowadzeń w instalacjach 400–415 V AC (sieci 50 Hz)
• Montaż w układach modułowych na szynie DIN w rozdzielnicach elektrycznych
• Przy doborze i montażu należy uwzględnić współczynniki korekcyjne dla montażu obok siebie oraz korekcję dla temperatury pracy (szczegółowe wartości i instrukcje znajdują się w karcie katalogowej producenta)

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Jak uwzględnić współczynniki korekcyjne i derating przy montażu Wyłącznika nadprądowego 3P D 16A 10kA AC NDN316?
   Należy stosować współczynniki korekcyjne i wartości korekty temperatury podane w karcie katalogowej NDN316: przed montażem sprawdź wartości korekcyjne dla montażu obok siebie oraz dla przewidywanej temperatury otoczenia i w razie potrzeby zwiększ dobór prądu znamionowego lub przewymiaruj obwód, aby zachować wymagany margines ochrony.
