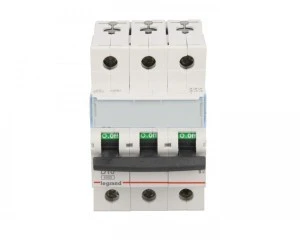

Wyłącznik nadprądowy 3P D 10A 6kA AC S303 TX3 403753
Trójbiegunowy wyłącznik nadprądowy typu D o prądzie znamionowym 10 A przeznaczony do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych i budynkach komercyjnych; stosowany tam, gdzie występują wysokie prądy rozruchowe lub obciążenia indukcyjne.
Cechy techniczne
- Liczba biegunów: 3; charakterystyka wyzwalania: D (przeznaczona do obciążeń indukcyjnych o wyższych prądach rozruchu).
- Prąd znamionowy (In): 10 A; rodzaj napięcia: AC; częstotliwość: 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2.
- Szerokość: 3 moduły (szerokość jednego modułu 17,5 mm, całkowita 3 × 17,5 mm = 52,5 mm); głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X; biegun neutralny nie jest rozłączany jednocześnie (Jednocześnie rozłączany biegun N: Nie).
- Możliwość przyłączenia poprzez szyny grzebieniowe lub sztyftowe; brak możliwości przyłączania bloków różnicowoprądowych.
- Możliwość dodatkowego wyposażenia (akcesoria montażowe i pomocnicze moduły zgodne z systemem).
Zastosowanie produktu
- Zabezpieczanie obwodów trójfazowych w rozdzielnicach instalacji przemysłowych, handlowych i administracyjnych.
- Ochrona silników, transformatorów i obwodów z dużymi prądami rozruchowymi dzięki charakterystyce D.
- Integracja w instalacjach modułowych na szynie DIN z użyciem szyn grzebieniowych lub sztyftów.
- Stosowanie tam, gdzie wymagane są wyższe zdolności łączeniowe zgodne z normami EN 60898 i IEC 60947-2.
