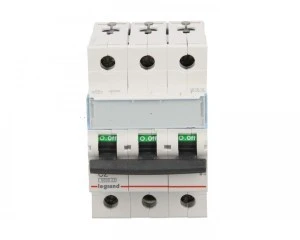

Wyłącznik nadprądowy 3P C 2A 6kA AC S303 TX3 403538
Trójbiegunowy wyłącznik nadprądowy 3P o charakterystyce C do zabezpieczania obwodów trójfazowych w instalacjach niskiego napięcia. Przeznaczony do ochrony przed przeciążeniem i zwarciem w rozdzielnicach przemysłowych i komercyjnych.
Cechy techniczne
- Prąd znamionowy: 2 A; charakterystyka wyzwalania: C (wyzwalanie magnetyczne przy prądach udarowych typowo 5–10×In).
- Liczba biegunów: 3P; rodzaj napięcia: AC; częstotliwość: 50 Hz; przeznaczony do sieci trójfazowych 400 V AC.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodność z wymaganiami EN 60898 dla wyłączników nadprądowych).
- Klasa ograniczenia energii: 3 — ograniczenie energii udarów zwarciowych zgodne z odpowiednimi wytycznymi.
- Głębokość wbudowania: 44 mm; szerokość: 3 moduły (moduł standardowy 17,5 mm).
- Stopień ochrony: IP2X (ochrona przed dostępem do niebezpiecznych części palcem).
- Możliwości przyłączeniowe: kompatybilny z szynami grzebieniowymi oraz złączami sztyftowymi.
- Doposażenie: możliwość montażu styków pomocniczych i wyzwalaczy (np. wyzwalaczów odległych, styków sygnalizacyjnych).
- Ograniczenia: brak możliwości podłączenia bloków różnicowoprądowych; jednoczesne rozłączanie bieguna N: nie.
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2.
Zastosowanie produktu
- Ochrona obwodów rozdzielczych w instalacjach przemysłowych i komercyjnych (zasilanie maszyn, rozdzielnice piętrowe, obwody gniazd i oświetlenia).
- Zabezpieczanie obwodów z obciążeniami indukcyjnymi o umiarkowanym prądzie rozruchowym (silniki małej mocy, transformatory, oprawy oświetleniowe).
- Stosowany jako zabezpieczenie selekcyjne w systemach dystrybucji energii niskiego napięcia; możliwość integracji z wyzwalaczami do zdalnego wyłączania i sygnalizacji stanu.
- Montaż w rozdzielnicach modułowych na szynie DIN, kompatybilny z typowymi systemami szyn grzebieniowych i połączeń sztyftowych.
