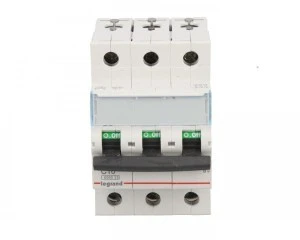

Wyłącznik nadprądowy 3P C 10A 6kA AC S303 TX3 403543
Trójbiegunowy wyłącznik nadprądowy serii S303 TX3 o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych w instalacjach przemysłowych i rozdzielnicach. Urządzenie stosowane jest do zabezpieczania obwodów z umiarkowanymi prądami rozruchowymi, takich jak oświetlenie, gniazda i niewielkie silniki.
Cechy techniczne
- Liczba biegunów: 3 (trójfazowy)
- Charakterystyka wyzwalania: C — selektywna reakcja na przeciążenia i zwarcia przy umiarkowanych prądach rozruchu
- Prąd znamionowy In: 10 A
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Szerokość: 3 moduły na szynie DIN
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Klasa ograniczenia energii: 3
- Nie rozłącza jednocześnie biegunu N
- Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze serii DX3
- Przyłącza kompatybilne z szynami grzebieniowymi lub sztyftowymi
- Brak możliwości przyłączenia bloków różnicowoprądowych
Zastosowanie
- Ochrona obwodów rozdzielczych w instalacjach przemysłowych i komercyjnych
- Zabezpieczenie obwodów z urządzeniami o umiarkowanym prądzie rozruchowym (oświetlenie, gniazda, niewielkie silniki)
- Stosowanie w rozdzielnicach wielofazowych montowanych na szynie DIN
- Możliwość integracji z systemami sterowania przy użyciu styków pomocniczych lub wyzwalaczy DX3
