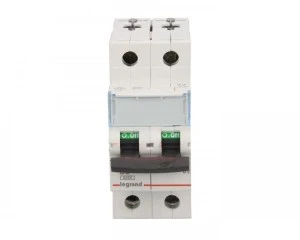

Wyłącznik nadprądowy 2P D 2A 6kA AC S302 TX3 403731
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o prądzie znamionowym 2 A i charakterystyce D przeznaczony do zabezpieczania obwodów prądu przemiennego 50 Hz, szczególnie tam, gdzie występują wysokie prądy rozruchowe (silniki, transformatory). Urządzenie montowane na szynie DIN w modułowej rozdzielnicy.
Cechy techniczne
- Konfiguracja: 2 bieguny (2P), prąd znamionowy In = 2 A
- Charakterystyka wyzwalania: D — przeznaczona do obwodów z dużymi prądami rozruchowymi
- Napięcie: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość montażowa: 2 moduły (moduł = 17,5 mm), głębokość wbudowania 44 mm
- Stopień ochrony: IP2X
- Możliwości przyłączeniowe: kompatybilny z szynami grzebieniowymi i sztyftowymi
- Możliwość dodatkowego wyposażenia: tak (styki pomocnicze, napędy itp.)
- Nie zapewnia jednoczesnego rozłączania bieguna N — uwzględnić przy projektowaniu układu
- Brak możliwości przyłączania bloków różnicowoprądowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (parametry eksploatacyjne zgodne z wymaganiami tych norm)
Zastosowanie produktu
- Zabezpieczanie obwodów z dużymi prądami rozruchowymi — silniki, transformatory, napędy indukcyjne
- Stosowanie w modułowych rozdzielnicach mieszkaniowych i przemysłowych do ochrony obwodów fazowych
- Ochrona obwodów zasilających urządzenia HVAC, pompy, kompresory i urządzenia z obciążeniem indukcyjnym
- Integralność instalacji wymagająca wysokiej zdolności łączeniowej przy zwarciach (6 kA / 10 kA zgodnie ze standardami)
- Nie zaleca się stosowania tam, gdzie wymagane jest jednoczesne rozłączanie przewodu neutralnego lub integracja z blokami różnicowoprądowymi
