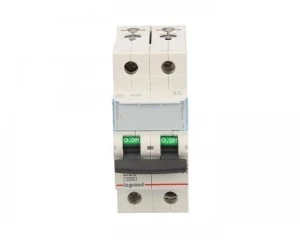

Wyłącznik nadprądowy 2P D 20A 6kA AC S302 TX3 403739
Wyłącznik nadprądowy 2P D 20A 6kA AC S302 TX3 403739 to dwubiegunowy modułowy wyłącznik nadprądowy o charakterystyce D, przeznaczony do ochrony obwodów prądu przemiennego (50 Hz) przed przeciążeniem i zwarciem. Przeznaczony do montażu w rozdzielnicach modułowych jako zabezpieczenie obwodów z wysokimi prądami rozruchowymi.
Cechy techniczne
- Typ: wyłącznik nadprądowy MCB, 2P, charakterystyka D
- Prąd znamionowy: 20 A
- Liczba biegunów: 2
- Rodzaj napięcia / częstotliwość: AC, 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 10 kA
- Głębokość wbudowania: 44 mm
- Szerokość: 2 moduły
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie biegunu N: nie
- Możliwość dodatkowego wyposażenia: tak — miejsce na styki pomocnicze; przyłącza szyn grzebieniowych lub sztyftowych
Zastosowanie produktu
- Ochrona obwodów z urządzeniami o dużych prądach rozruchowych (silniki, transformatory, grzałki) — charakterystyka D ogranicza niepożądane wyzwalania przy prądach udarowych.
- Instalacje mieszkaniowe i przemysłowe w rozdzielnicach modułowych jako zabezpieczenie obwodów gniazd i odbiorników.
- Aplikacje wymagające zdolności zwarciowej do 6 kA (wg EN 60898) oraz projektów uwzględniających normę IEC 60947-2 z możliwością pracy przy 10 kA.
- Systemy wymagające integracji sygnalizacji stanu lub zdalnego sterowania — możliwość montażu styków pomocniczych.
- W instalacjach z rozdzielaczami szyn grzebieniowych lub sztyftowymi, wymagających modułowych rozwiązań montażowych.
