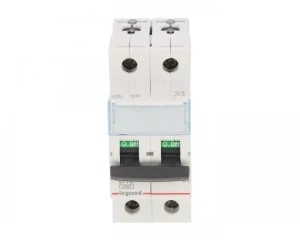

Wyłącznik nadprądowy 2P D 10A 6kA AC S302 TX3 403736
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce D i znamionowym prądzie 10 A, przeznaczony do ochrony obwodów AC przed przeciążeniem i zwarciem. Stosowany tam, gdzie występują wyższe prądy rozruchowe (np. odbiorniki indukcyjne i silniki).
Cechy techniczne
- Typ: S302 TX3, numer referencyjny 403736
- Liczba biegunów: 2 (dwubiegunowy)
- Prąd znamionowy: 10 A
- Charakterystyka wyzwalania: D (wyższy próg prądu zwarciowego)
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość: 2 moduły (2 × 17,5 mm = 35 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie biegunu N: nie
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze serii DX3
- Przyłącza: kompatybilne z szynami grzebieniowymi oraz przyłączami sztyftowymi
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie
- Ochrona obwodów z urządzeniami indukcyjnymi i silnikami o wysokich prądach rozruchowych
- Rozdzielnice przemysłowe i komercyjne wymagające zabezpieczeń charakterystyki D
- Obwody gniazd i urządzeń elektrycznych, gdzie konieczne jest odróżnienie zwarć gwałtownych od przeciążeń
- Systemy modułowe z możliwością rozbudowy o styki pomocnicze lub wyzwalacze
