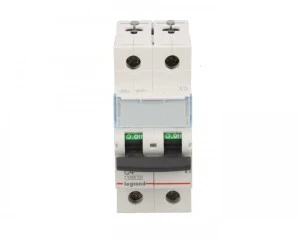

Wyłącznik nadprądowy 2P C 4A 6kA AC S302 TX3 403523
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce C i prądzie znamionowym 4 A przeznaczony do ochrony obwodów prądu przemiennego 50 Hz w rozdzielnicach modułowych. Stosowany do zabezpieczenia obwodów z umiarkowanymi prądami rozruchowymi, takich jak oświetlenie i gniazda ogólnego przeznaczenia.
Cechy techniczne
- Prąd znamionowy: 4 A
- Liczba biegunów: 2 (2P), charakterystyka wyzwalania: C
- Rodzaj napięcia: AC, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (Ics) zgodnie z EN 60898: 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 2 moduły (modularna konstrukcja do montażu na szynie DIN)
- Głębokość wbudowania: 44 mm
- Stopień ochrony przed dotykiem: IP2X
- Jednoczesne rozłączanie biegunu N: Nie (N nie jest rozłączany jednocześnie)
- Możliwość dodatkowego wyposażenia: Tak — styki pomocnicze i napędy serii DX3; kompatybilny z systemami szyn grzebieniowych i sztyftowych (S 300 TX3)
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (dotyczy serii S 300 TX3)
Zastosowanie produktu
- Ochrona obwodów dystrybucyjnych w instalacjach mieszkaniowych i budynkach użyteczności publicznej
- Zabezpieczenie obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia
- Stosowanie w rozdzielnicach modułowych i tablicach rozdzielczych z montażem na szynie DIN
- Ochrona obwodów z umiarkowanymi prądami rozruchowymi (charakterystyka C) — obciążenia indukcyjne i rezystancyjne o średnich inrushach
- Możliwość integracji z systemami automatyki i dodatkowymi elementami (styki pomocnicze, napędy DX3) w aplikacjach wymagających sygnalizacji lub zdalnego sterowania
