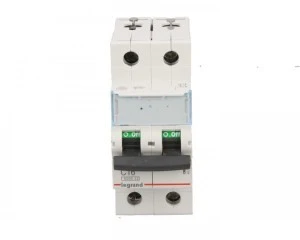

Wyłącznik nadprądowy 2P C 16A 6kA AC S302 TX3 403528
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce C i znamionowym prądzie 16 A, przeznaczony do ochrony obwodów prądu przemiennego (AC) przed przeciążeniami i zwarciami w rozdzielnicach modułowych.
Cechy techniczne
- Typ: wyłącznik nadprądowy 2P, seria S302 TX3
- Charakterystyka wyzwalania: C (wyższa selektywność przy prądach udarowych)
- Prąd znamionowy: 16 A
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Liczba biegunów: 2
- Szerokość: 2 moduły (modułowa konstrukcja do montażu na szynie DIN)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie (N nie jest rozłączany jednocześnie)
- Klasa ograniczenia energii: 3
- Możliwość montażu na szynach grzebieniowych lub sztyftowych
- Zgodność z normami: IEC/EN 60898-1 i IEC/EN 60947-2
- Możliwość dodatkowego wyposażenia: tak (akcesoria modułowe zgodne z serią)
- Uwaga: brak możliwości łączenia bloków różnicowoprądowych w tej serii
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w instalacjach budynków mieszkalnych oraz użyteczności publicznej
- Zabezpieczenie obwodów pomocniczych i rozdzielnic modułowych w instalacjach komercyjnych i przemysłowych
- Stosowanie w rozdzielnicach jedno- i wielopunktowych wymagających dwubiegunowego rozłączania obwodów AC
- W instalacjach wymagających zdolności zwarciowej 6 kA i zgodności z normami IEC/EN
