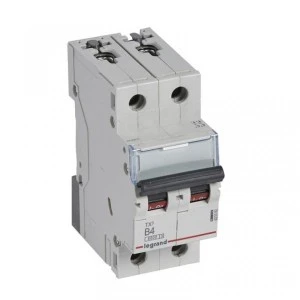

Wyłącznik nadprądowy 2P B 4A 6kA AC S302 TX3 403382
Dwubiegunowy wyłącznik nadprądowy z serii S302 TX3 przeznaczony do ochrony obwodów AC przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach modułowych dla instalacji mieszkaniowych i komercyjnych.
Cechy techniczne
- Charakterystyka wyzwalania: B (szybkie wyzwalanie przy prądach zwarciowych typowych dla obwodów o niskich prądach rozruchu).
- Prąd znamionowy In: 4 A.
- Liczba biegunów: 2P — do ochrony obwodów dwuprzewodowych / faza i neutralny w instalacjach jednofazowych.
- Napięcie znamionowe: 230 V / 400 V AC, częstotliwość 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2.
- Szerokość: 2 moduły — montaż w standardowych rozdzielnicach modułowych.
- Stopień ochrony: IP20.
- Możliwość dodatkowego wyposażenia: tak — dostępne styki pomocnicze oraz kompatybilność z szynami grzebieniowymi.
- Zgodność z normami: IEC/EN 60898 oraz IEC/EN 60947-2 (seria TX3).
- Montaż: na szynie DIN (kompatybilny z systemami szyn grzebieniowych stosowanymi w rozdzielnicach).
Zastosowanie
- Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i biurowych.
- Zabezpieczenie obwodów w rozdzielnicach modułowych i pionach dystrybucyjnych.
- Stosowanie w instalacjach komercyjnych i lekkim przemyśle, gdzie wymagane są wyłączniki o charakterystyce B i zdolności zwarciowej do 6 kA (EN 60898) lub 10 kA (IEC 60947-2).
- W konfiguracjach z stykiem pomocniczym — integracja z systemami sygnalizacji stanu lub sterowania.
