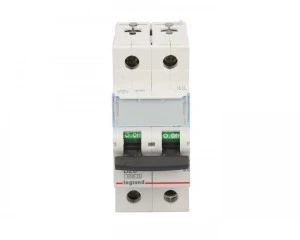

Wyłącznik nadprądowy 2P B 20A 6kA AC S302 TX3 403388
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce B i prądzie znamionowym 20 A, przeznaczony do ochrony obwodów instalacji niskiego napięcia przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach modułowych w instalacjach mieszkaniowych, komercyjnych i lekkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B (szybkie zadziałanie przy niewielkich prądach udarowych)
- Liczba biegunów: 2 (dwubiegunowy)
- Rodzaj napięcia: AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 2 moduły (modułowa konstrukcja do montażu na szynie DIN)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie
- Możliwość dodatkowego wyposażenia: Tak (kompatybilność z akcesoriami montażowymi i systemami szynowymi)
- Możliwości podłączeń: kompatybilność z systemami szyn grzebieniowych i połączeniami sztyftowymi (zgodnie z dokumentacją rodziny S300 TX3)
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (rodzina S300 TX3)
Zastosowanie
- Ochrona obwodów końcowych w instalacjach mieszkaniowych i budynkach użyteczności publicznej (oświetlenie, gniazda)
- Wyposażenie rozdzielnic modułowych na szynie DIN w instalacjach elektrycznych
- Zabezpieczenie obwodów w modernizacjach i remontach instalacji niskiego napięcia
- Stosowanie w instalacjach komercyjnych i lekkich aplikacjach przemysłowych wymagających klasy B
