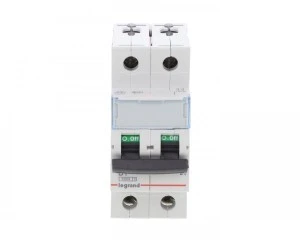

Wyłącznik nadprądowy 2P B 1A 6kA AC S302 TX3 403379
Dwubiegunowy wyłącznik nadprądowy S302 TX3 o charakterystyce B i znamionowym prądzie 1 A, przeznaczony do ochrony obwodów prądu przemiennego 230/400 V. Urządzenie stosowane w rozdzielnicach do zabezpieczania obwodów o niskich prądach roboczych.
Cechy techniczne
- Liczba biegunów: 2 (2P) — odłączanie dwóch przewodów
- Charakterystyka wyzwalania: B — przeznaczona do obwodów o niewielkich prądach rozruchu
- Prąd znamionowy: 1 A
- Napięcie znamionowe: 230 / 400 V AC, częstotliwość 50 Hz
- Znamionowa zdolność zwarciowa: 6 kA wg EN 60898; zgodnie z wymaganiami IEC 60947-2 wartość może wynosić do 10 kA
- Szerokość: 2 moduły (1 moduł = 17,5 mm, łączna szerokość ? 35 mm)
- Stopień ochrony: IP20
- Możliwość przyłączy: szyny grzebieniowe lub sztyftowe
- Możliwość dodatkowego wyposażenia: tak — np. styki pomocnicze i akcesoria montażowe
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkalnych oraz obiektach użyteczności publicznej
- Zabezpieczanie obwodów z obciążeniami rezystancyjnymi i niskimi prądami rozruchu
- Stosowanie w rozdzielnicach modułowych i panelach dystrybucyjnych z możliwością montażu szynowego i przyłączeń sztyftowych
- Integracja z systemami rozdziału mocy wymagającymi odłączania dwóch przewodów (np. fazy i przewodu neutralnego)
