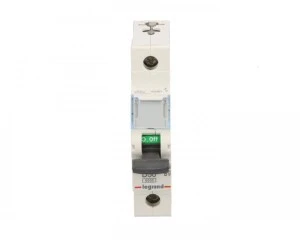

Wyłącznik nadprądowy 1P D 50A 6kA AC S301 TX3 403726
Modułowy wyłącznik nadprądowy S301 TX3 w wersji jednobiegunowej (1P) z charakterystyką D i prądem znamionowym 50 A, przeznaczony do ochrony obwodów AC przed przeciążeniem i zwarciem w instalacjach budynkowych i przemysłowych.
Cechy techniczne
- Typ: wyłącznik nadprądowy modułowy 1P, seria S301 TX3
- Charakterystyka wyzwalania: D (wysoki prąd rozruchowy)
- Prąd znamionowy: 50 A
- Napięcie znamionowe: AC 400 V (stosowany w sieciach 230/400 V), częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898, 10 kA wg IEC 60947-2
- Szerokość: 1 moduł (17,5 mm); głębokość zabudowy: 44 mm
- Stopień ochrony: IP2X
- Jednocześnie rozłączany biegun N: nie (nie rozłącza neutralnego)
- Montaż: na szynie DIN; możliwość przyłączenia szyn grzebieniowych lub sztyftowych
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze, napędy serii DX3
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie
- Ochrona obwodów zasilających odbiorniki o wysokich prądach rozruchowych (silniki, transformatory, oporniki indukcyjne)
- Zabezpieczenie obwodów gniazd i oświetlenia w instalacjach mieszkaniowych, komercyjnych i przemysłowych
- Stosowanie w rozdzielnicach modułowych z montażem na szynie DIN
- Integracja z systemami sterowania i nadzoru przy użyciu styków pomocniczych, wyzwalaczy lub napędów DX3
