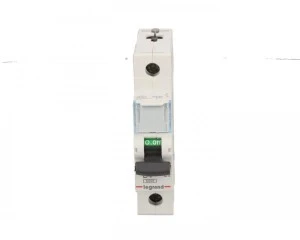

Wyłącznik nadprądowy 1P D 4A 6kA AC S301 TX3 403716
Jednobiegunowy wyłącznik nadprądowy z serii S301 TX3 przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych i budynkowych; charakterystyka wyzwalania D zapewnia selektywne działanie przy dużych prądach rozruchowych.
Cechy techniczne
- Prąd znamionowy: 4 A; liczba biegunów: 1 (bez jednoczesnego rozłączania bieguna N).
- Charakterystyka wyzwalania: D — stosowana tam, gdzie występują wysokie prądy rozruchowe (silniki, transformatory).
- Napięcie znamionowe i rodzaj napięcia: 400 V AC, 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa: wg EN 60898 — 6 kA; wg IEC 60947-2 — 10 kA.
- Wymiary montażowe: szerokość 17,5 mm (1 moduł), głębokość wbudowania 44 mm.
- Stopień ochrony: IP2X (ochrona przed dotykiem części pod napięciem).
- Przyłącza: przystosowany do przyłączania za pomocą szyn grzebieniowych lub sztyftowych.
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i napędy z serii DX3 (brak możliwości podłączenia bloków różnicowoprądowych).
- Zgodność normatywna: IEC/EN 60898-1 oraz IEC/EN 60947-2.
Zastosowanie produktu
- Ochrona obwodów zasilających pojedyncze urządzenia i gniazda w instalacjach budynków mieszkalnych i komercyjnych.
- Sterowanie i zabezpieczanie obwodów z silnikami lub transformatorami, gdzie występują impulsowe prądy rozruchowe (charakterystyka D).
- Stosowanie w rozdzielnicach modułowych montowanych na szynie (szerokość 1 moduł) z możliwością integracji z systemem szyn grzebieniowych.
- Rozwiązania instalacyjne wymagające zdolności łączeniowej do 6 kA (EN 60898) oraz do 10 kA przy kryteriach IEC 60947-2.
