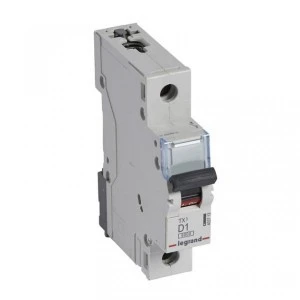

Wyłącznik nadprądowy 1P D 1A 6kA AC S301 TX3 403713
Jednobiegunowy wyłącznik nadprądowy S 301 TX3 o charakterystyce D, znamionowym prądzie 1 A i zdolności łączeniowej 6 kA (wg EN 60898). Przeznaczony do ochrony obwodów AC 230/400 V w aplikacjach wymagających odporności na wysokie prądy rozruchowe.
Cechy techniczne
- Typ: wyłącznik nadprądowy S 301 TX3, 1-biegunowy (1P)
- Charakterystyka wyzwalania: D (prądy udarowe 10–20×In)
- Prąd znamionowy In: 1 A
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (EN 60898); 10 kA (IEC 60947-2)
- Szerokość modułowa: 1 moduł / 17,5 mm
- Stopień ochrony: IP20
- Montaż modułowy w rozdzielnicy; przyłącza kompatybilne z szynami grzebieniowymi i sztyftowymi
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze, napędy serii DX3
- Ograniczenia: brak możliwości przyłączenia bloków różnicowoprądowych
- Zgodność normowa: IEC/EN 60898-1 oraz IEC/EN 60947-2 (dotyczy serii S 300 TX3)
Zastosowanie
- Ochrona obwodów z dużymi prądami rozruchowymi (silniki, transformatory, obwody indukcyjne)
- Rozdzielnice instalacji przemysłowych i budynków technicznych wymagających odporności na udary prądowe
- Obwody sterowania i automatyki gdzie wymagane są małe wartości prądu znamionowego i selektywność działania
- Systemy modułowe i rozdzielnice typu szynowego, z możliwością integracji dodatkowych styków i wyzwalaczy DX3
