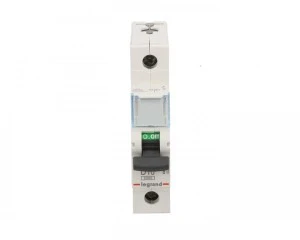

Wyłącznik nadprądowy 1P D 10A 6kA AC S301 TX3 403719
Jednopolowy wyłącznik nadprądowy S 301 TX3 przeznaczony do ochrony obwodów jednofazowych przed przeciążeniami i zwarciami; charakterystyka D umożliwia stosowanie w obwodach z wysokimi prądami rozruchowymi.
Cechy techniczne
- Typ: wyłącznik nadprądowy jednopolowy (1P), seria S 301 TX3
- Prąd znamionowy In: 10 A
- Charakterystyka wyzwalania: D (wysoki prąd rozruchowy)
- Rodzaj napięcia: AC, napięcie znamionowe Un: 400 V, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość: 1 moduł
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednocześnie rozłączany biegun N: Nie
- Możliwość przyłączenia: szyny grzebieniowe lub sztyftowe; brak możliwości montażu bloków różnicowoprądowych
- Możliwość dodatkowego wyposażenia: tak (dodatkowe akcesoria dostępne w ofercie)
- Zgodność normowa: IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych, komercyjnych i lekko przemysłowych
- Zabezpieczanie obwodów z urządzeniami o dużych prądach rozruchowych (silniki, transformatory, oporniki rozruchowe)
- Montaż w rozdzielnicach modułowych na szynie DIN z użyciem szyn grzebieniowych lub połączeń sztyftowych
- Stosowanie tam, gdzie wymagana jest wyższa odporność na prądy zwarciowe i selektywność wyzwalania związana z charakterystyką D
