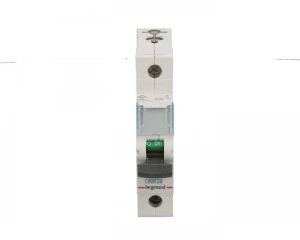

Wyłącznik nadprądowy 1P C 32A 6kA AC S301 TX3 403437
Jednobiegunowy wyłącznik nadprądowy S301 TX3 o charakterystyce C i prądzie znamionowym 32 A przeznaczony do ochrony obwodów jednofazowych w instalacjach AC 50 Hz. Stosowany jako zabezpieczenie obwodów gniazd, oświetlenia oraz urządzeń jednofazowych.
Cechy techniczne
- Model: S301 TX3 — wersja jednofazowa serii S 300 TX3
- Prąd znamionowy: 32 A
- Charakterystyka wyzwalania: C (typowe dla obwodów z obecnością prądów rozruchowych)
- Liczba biegunów: 1 (jednofazowy)
- Napięcie znamionowe: 400 V AC, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (EN 60898): 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł (17,5 mm); głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie (neutralny nie jest rozłączany równocześnie)
- Możliwość dodatkowego wyposażenia: styk pomocniczy, wyzwalacz (doposażenie opcjonalne)
- Uwagi dotyczące serii: seria S 300 TX3 oferuje zakres prądów od 0,5 A do 63 A oraz charakterystyki B, C, D; bloków różnicowoprądowych nie obsługuje
Zastosowanie produktu
- Ochrona obwodów jednofazowych w rozdzielnicach mieszkaniowych i budynków użyteczności publicznej
- Zabezpieczenie obwodów gniazd i oświetlenia do 32 A
- Ochrona urządzeń i maszyn jednofazowych o prądzie znamionowym do 32 A
- Stosowanie w instalacjach AC 50 Hz, 400 V z koniecznością ograniczenia energii zwarciowej klasy 3
- Integracja jako zabezpieczenie obwodowe w układach wymagających możliwości doposażenia (styk pomocniczy, wyzwalacz)
