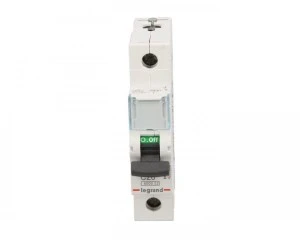

Wyłącznik nadprądowy 1P C 20A 6kA AC S301 TX3 403435
Jednobiegunowy wyłącznik nadprądowy (MCB) o charakterystyce C, 20 A, przeznaczony do ochrony przed przeciążeniami i zwarciami w instalacjach jednofazowych 230/400 V AC; stosowany w modułowych rozdzielnicach dachowych i przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: C (wyzwalanie przy prądach udarowych o umiarkowanym współczynniku)
- Liczba biegunów: 1 (jednobiegunowy), N nie rozłączany jednocześnie
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa (EN 60898): 6 kA
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł (?17,5 mm); głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwość przyłącza: kompatybilny z szynami grzebieniowymi i sztyftowymi
- Dodatkowe wyposażenie: możliwość montażu styków pomocniczych i wyzwalaczy serii DX3
- Normy: zgodność z IEC/EN 60898-1 oraz IEC/EN 60947-2 (rodzina S300/S301/S302)
- Ograniczenia: nieprzeznaczony do współpracy z blokami różnicowoprądowymi
Zastosowanie
- Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkalnych, komercyjnych i lekkiego przemysłu
- Zabezpieczanie obwodów z umiarkowanym prądem rozruchowym (charakterystyka C) — silniki pomocnicze, pompy, HVAC o niewielkich rozruchach
- Integracja w rozdzielnicach modułowych na szynie DIN, w systemach dystrybucji fazowej 230/400 V AC
- Rozszerzenie funkcjonalności poprzez styk pomocniczy lub wyzwalacz DX3 do sygnalizacji stanu i zdalnego sterowania
