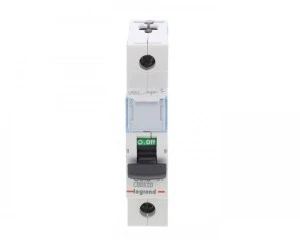

Wyłącznik nadprądowy 1P C 0,5A 6kA AC S301 TX3 403425
Jednobiegunowy wyłącznik nadprądowy S301 TX3 o charakterystyce C i prądzie znamionowym 0,5 A, przeznaczony do ochrony obwodów jednofazowych w instalacjach budynkowych i przemysłowych. Urządzenie pracuje w napięciu przemiennym AC 400 V przy 50 Hz.
Cechy techniczne
- Prąd znamionowy: 0,5 A
- Charakterystyka wyzwalania: C (krzywa C — wyzwalanie przy umiarkowanych prądach rozruchowych)
- Liczba biegunów: 1 (jednobiegunowy)
- Rodzaj napięcia: AC, napięcie znamionowe: 400 V, częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 6 kA (model S301 TX3 403425)
- Seria TX3: zdolność zwarciowa do 10 kA w wybranych wariantach
- Klasa ograniczenia energii: 3
- Stopień ochrony: IP2X
- Szerokość montażowa: 1 moduł (17,5 mm)
- Głębokość wbudowania: 44 mm
- Jednoczesne rozłączanie bieguna N: Nie
- Możliwość dodatkowego wyposażenia: tak — np. styki pomocnicze
- Możliwości przyłączeniowe: obsługa szyn grzebieniowych oraz sztyftowych
- Zgodność z normami IEC/EN dla wyłączników modułowych
Zastosowanie produktu
- Ochrona obwodów jednofazowych w rozdzielnicach mieszkaniowych i komercyjnych
- Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych o niskim prądzie znamionowym
- Ochrona obwodów sterowania i układów automatyki wymagających charakterystyki C
- Wykorzystanie w szynach rozdzielczych z przyłączami grzebieniowymi lub sztyftowymi; możliwość dodania styków pomocniczych do sygnalizacji i zdalnego sterowania
- Stosowanie w instalacjach przemysłowych jako ochrona pomocnicza przy urządzeniach o niskich prądach znamionowych
