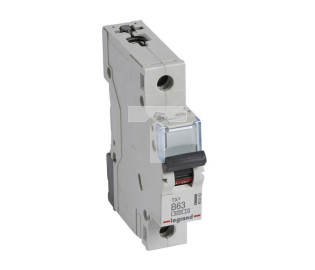

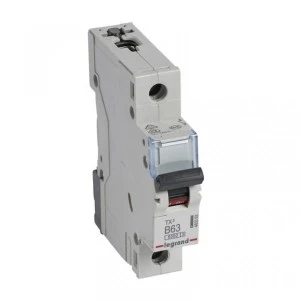

Wyłącznik nadprądowy 1P B 63A 6kA AC S301 TX3 403363
Jednobiegunowy wyłącznik nadprądowy S301 TX3 o charakterystyce B i prądzie znamionowym 63 A przeznaczony do ochrony obwodów jednofazowych w instalacjach niskiego napięcia. Stosowany jako zabezpieczenie obwodów o standardowych prądach rozruchu, takich jak obwody oświetlenia i gniazd.
Cechy techniczne
- Prąd znamionowy (In): 63 A
- Napięcie znamionowe (Un): 400 V AC
- Częstotliwość pracy: 50 Hz
- Charakterystyka wyzwalania: B (ochrona obwodów o niskich prądach rozruchu)
- Liczba biegunów: 1 (1P); biegun N nie jest rozłączany jednocześnie
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Stopień ochrony: IP2X
- Wymiary montażowe: głębokość zabudowy 44 mm; szerokość 1 moduł
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze (seria DX3) oraz łączenie przez szyny grzebieniowe lub sztyftowe
- Normy konstrukcyjne: zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2 (rodzina S 300 TX3)
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w rozdzielnicach mieszkaniowych i komercyjnych
- Zabezpieczenie obwodów jednofazowych o standardowych prądach rozruchu (np. urządzenia gospodarstwa domowego, obwody pomocnicze)
- Integracja w instalacjach modułowych z możliwością podłączenia do systemów szyn grzebieniowych lub sztyftowych
- Możliwość rozbudowy funkcjonalności przez montaż styków pomocniczych i wyzwalaczy DX3 w zastosowaniach wymagających sterowania lub zdalnego sygnalizowania stanu
