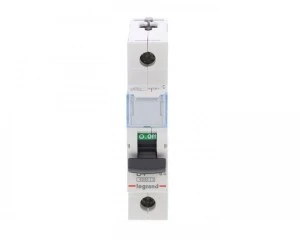

Wyłącznik nadprądowy 1P B 4A 6kA AC S301 TX3 403352
Jednobiegunowy wyłącznik nadprądowy (MCB) serii S301 TX3 o charakterystyce B, przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia; stosowany w rozdzielnicach modułowych w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz w niewielkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 4 A
- Charakterystyka wyzwalania: B (wyzwalanie przy niższych prądach zwarciowych — odpowiednie dla obwodów z małymi prądami rozruchowymi)
- Liczba biegunów: 1P
- Napięcie znamionowe: 230 / 400 V AC
- Częstotliwość znamionowa: 50 Hz
- Zdolność zwarciowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2
- Szerokość: 1 moduł (modułowa budowa do montażu w rozdzielnicach)
- Stopień ochrony: IP20
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze, wyzwalacze z serii DX3; możliwość przyłączenia przez szyny grzebieniowe lub styki
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (parametry konstrukcyjne i charakterystyki wyzwalania)
Zastosowanie
- Ochrona obwodów o niewielkich mocach, np. gniazda i oświetlenie w budynkach mieszkalnych i komercyjnych
- Zabezpieczenie obwodów sterowniczych i pomocniczych w rozdzielnicach przemysłowych
- Integracja w instalacjach modułowych z wykorzystaniem szyn grzebieniowych lub połączeń stykowych
- Rozwiązanie stosowane tam, gdzie wymagany jest jednobiegowy MCB o charakterystyce B i zdolności łączeniowej do 6 kA przy napięciu sieciowym
