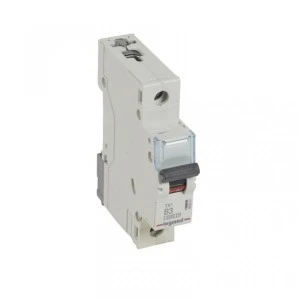

Wyłącznik nadprądowy 1P B 3A 6kA AC S301 TX3 403351
Jednofazowy wyłącznik nadprądowy S301 TX3 o charakterystyce B przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Stosowany jako zabezpieczenie gałęzi w rozdzielnicach mieszkaniowych oraz obiektach komercyjnych i przemysłowych.
Cechy techniczne
- Typ: wyłącznik kompaktowy S301 TX3, 1-biegunowy (1P), charakterystyka B.
- Prąd znamionowy: 3 A.
- Napięcie znamionowe: 230 V / 400 V AC, częstotliwość 50 Hz.
- Znamionowa zdolność łączeniowa: 6 kA wg EN 60898; 10 kA wg IEC 60947-2.
- Charakterystyka B: wyzwalanie przy prądach udarowych typowo 3–5×In, dedykowana do obwodów o niskich prądach rozruchu.
- Szerokość modułowa: 1 moduł (17,5 mm); montaż modułowy w rozdzielnicy.
- Stopień ochrony: IP20.
- Przyłącza: kompatybilny z systemami szyn grzebieniowych i sztyftowych; możliwość montażu dodatkowych styków pomocniczych i wyzwalaczy.
Zastosowanie
- Ochrona obwodów oświetlenia i gniazd w instalacjach mieszkaniowych.
- Zabezpieczenie gałęzi w rozdzielnicach budynków użyteczności publicznej i obiektów komercyjnych.
- Ochrona obwodów pomocniczych maszyn i urządzeń o niskim prądzie rozruchu.
- Implementacja w układach modularyzowanych z wykorzystaniem szyn grzebieniowych i rozwiązań wielomodulowych.
