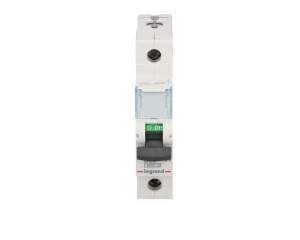

Wyłącznik nadprądowy 1P B 25A 6kA AC S301 TX3 403359
Wyłącznik nadprądowy S301 TX3 1P B 25A przeznaczony do ochrony pojedynczych obwodów jednofazowych przed przeciążeniem i zwarciem w instalacjach AC. Stosowany w rozdzielnicach modułowych dla instalacji mieszkaniowych, biurowych i lekkich zastosowań przemysłowych.
Prąd znamionowy: 25 A; napięcie znamionowe AC 400 V.
Charakterystyka wyzwalania: B — natychmiastowe wyłączenie przy niewielkich przepięciach zwarciowych (typowe dla obwodów o niskich prądach rozruchowych).
Znamionowa zdolność zwarciowa: 6 kA (EN 60898).
Liczba biegunów: 1; biegun neutralny nie jest rozłączany jednocześnie.
Szerokość: 1 moduł (17,5 mm); głębokość wbudowania: 44 mm.
Stopień ochrony: IP2X; klasa ograniczenia energii: 3.
Możliwość dodatkowego wyposażenia: tak — styki pomocnicze i wyzwalacze z serii DX3; opcje przyłączeniowe: szyny grzebieniowe lub sztyftowe.
Zgodność z normami technicznymi: IEC/EN 60898 oraz IEC/EN 60947 (zgodnie z dokumentacją serii S300/TX3).
Klasa zastosowań: instalacje modułowe w rozdzielnicach; montaż zgodny z systemami rozdzielczymi serii TX3.
Ochrona obwodów oświetleniowych i gniazd w instalacjach mieszkaniowych i biurowych.
Zabezpieczenie obwodów grzewczych i urządzeń elektrycznych o niewielkich prądach rozruchowych.
W systemach rozdzielczych wymagających kompaktowych, modułowych wyłączników z możliwością rozbudowy o styki pomocnicze i wyzwalacze.
NIEzalecane do ochrony silników i obciążeń z wysokimi prądami rozruchowymi — w takich przypadkach należy stosować charakterystykę C lub D.
Dane techniczne
CN
85362090
Rodzaj napięcia
AC
Prąd znamionowy [A]
25
Charakterystyka wyzwalania
B
Klasa ograniczenia energii
3
Stopień ochrony (IP)
IP2X
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
PKWiU
27.12.22.0
Głębokość wbudowania [mm]
44
Napięcie znamionowe [V]
400
Liczba biegunów
1
Szerokość wyrażona liczbą modułów
1
Jednocześnie rozłączany biegun N
Nie
Możliwość dodatkowego wyposażenia
Tak
Dane logistyczne
Ean
3414970386366
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.12
Opakowanie zbiorcze produktu
1/12/100 szt.
Wysokość opakowania [mm]
15
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaLEGRAND POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Ludwika Waryńskiego 20, 57-200 Ząbkowice Śląskie
Adres e-mailinfo@legrand.com.pl
Adres strony internetowejhttps://www.legrand.pl/pl
Wyłącznik nadprądowy 1P B 25A 6 kA AC S301 TX3 (403359) to solidne i niezawodne zabezpieczenie. Dobrze wykonany, prosty w montażu na szynie DIN, działa pewnie i zgodnie z charakterystyką B. Sprawdza się w instalacjach mieszkaniowych i technicznych. Produkt godny polecenia.
