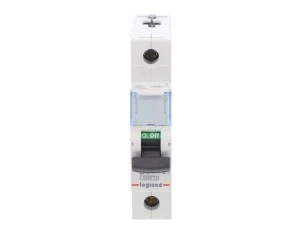

Wyłącznik nadprądowy 1P B 1A 6kA AC S301 TX3 403349
Wyłącznik nadprądowy S301 TX3 o charakterystyce B, 1 biegun (1P) i prądzie znamionowym 1 A przeznaczony do ochrony przewodów oraz urządzeń przed przeciążeniem i zwarciem w instalacjach prądu przemiennego.
Cechy techniczne
- Charakterystyka wyzwalania: B; prąd znamionowy (In): 1 A; liczba biegunów: 1
- Napięcie znamionowe: 230/400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898-1; 10 kA wg IEC 60947-2
- Szerokość montażowa: 1 moduł (17,5 mm)
- Stopień ochrony: IP20
- Przyłącza: możliwość montażu na szynach grzebieniowych lub za pomocą przyłączy sztyftowych
- Wyposażenie dodatkowe: możliwość zastosowania styków pomocniczych i wyzwalaczy serii DX3; brak możliwości przyłączania bloków różnicowoprądowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (stosować zgodnie z instrukcją producenta)
Zastosowanie
- Ochrona obwodów o niskich prądach znamionowych: obwody sterowania, zasilania urządzeń pomiarowych i automatyki
- Instalacje jednofazowe w budynkach mieszkalnych, usługowych i lekkich aplikacjach przemysłowych
- Montowanie w rozdzielnicach modułowych i szafach na szynie DIN w celu zapewnienia ochrony przeciążeniowej i zwarciowej
- Integracja z wyzwalaczami DX3 lub stykami pomocniczymi dla nadzoru stanu i zdalnego wyłączenia obwodu
