Trójfazowy licznik zużycia energii bezpośredni 80A, zgodność z MID WZE‑3

Trójfazowy licznik zużycia energii bezpośredni 80A, zgodność z MID WZE-3

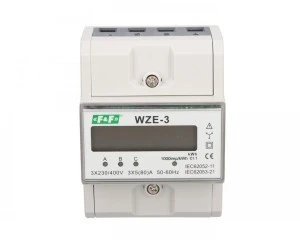

Trójfazowy licznik WZE-3 przeznaczony do bezpośredniego pomiaru energii czynnej w instalacjach trójfazowych do 80 A. Urządzenie w wersji modułowej montowane w rozdzielnicach (REG/DRA) zapewnia odczyt na wyświetlaczu LCD oraz sygnalizację impulsów za pomocą diod LED.

Cechy techniczne

• Typ pomiaru: pomiar bezpośredni, model do połączenia bezpośredniego, prąd maks. 80 A.
• Napięcie znamionowe: 230/400 V (system trójfazowy).
• Znamionowa częstotliwość pracy: 50 Hz.
• Liczba taryf: jednotaryfowy — rejestracja całkowitego zużycia energii czynnej.
• Wyjście impulsowe: obecne (impulsy sygnalizowane diodami LED i widoczne na wyświetlaczu LCD); brak elektronicznego generatora impulsów.
• Obsługa sygnałów impulsowych I/M/P: brak (nieobsługiwane zbocza narastające/opadające/tristate).
• Wersja modułowa: tak — konstrukcja przystosowana do montażu szynowego w rozdzielnicach.
• Pomiar z użyciem przekładników: nie dotyczy (brak opcji pomiaru z wykorzystaniem CT).
• Stan fabryczny: nie skalibrowany; urządzenie dostarczane z instrukcją instalacyjną.
• Producent: F&F Filipowski s.j. (Pabianice, Polska); gwarancja producenta: 24 miesiące.
• Montaż i eksploatacja: montaż wykonywany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego.

Zastosowanie

• Monitorowanie zużycia energii czynnej w budynkach mieszkalnych, usługowych i małych obiektach przemysłowych.
• Instalacje trójfazowe z bezpośrednim przyłączem do 80 A w rozdzielnicach modułowych.
• Systemy zarządzania energią i lokalne pomiary rozliczeniowe jednostaryfowe.
• Zastosowania wymagające wyjścia impulsowego do współpracy z zewnętrznymi rejestratorami lub systemami BMS (zgodnie z dokumentacją urządzenia).
• Montaż tam, gdzie nie jest wymagany pomiar za pomocą przekładników prądowych ani rejestracja inkrementalna.
