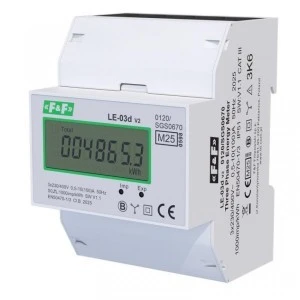

Licznik energii elektrycznej 3‑fazowy 100A 230/400V z wyświetlaczem LCD MID LE‑03D v.2

Licznik zużycia energii LE-03d v.2

Opis produktu

Licznik trójfazowy. Prąd 100 A.
Zgodny z dyrektywą MID.

Licznik LE-03d v.2 jest elektronicznym, legalizowanym (deklaracja MID), 3-fazowym, 4-przewodowym licznikiem energii elektrycznej przeznaczonym do pomiaru w układzie bezpośrednim. Licznik wyposażony jest również w podświetlone pole odczytowe.

Zgodność
Certyfikat MID 2004/22/EC
EN 50470-1/3

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).

Uwaga!
Licznik zużycia energii elektrycznej LE-03d posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
