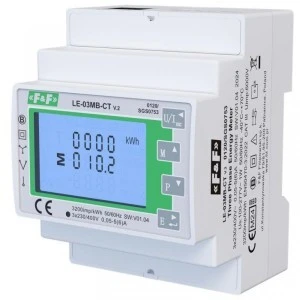

Trójfazowy dwukierunkowy licznik pośredni półpośredni M‑BUS,100(5)A MID LE‑03MB‑CT

Trójfazowy, półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.
Zgodny z dyrektywą MID, interfejs komunikacyjny M-Bus.

LE-03MB CT jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.

Funkcje
* 3-fazowy
* dwukierunkowy (4-kwadrantowy)
* przekładniki 1A lub 5A
* przekładnia prądowa 1÷9999
* ustawiane napięcie pomiarowe 100÷500V
* przekładnia napięciowa 1÷9999
* przekładnia ustawiana programowo zgodnie z M-Bus
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z LVD
* port/ protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

• Energia czynna całkowita AE total [kWh]
• Energia czynna – import AE+ [kWh]
• Energia czynna – eksport AE- [kWh]
• Energia bierna całkowita RE total [kvarh]
• Energia bierna – import RE+ [kvarh]
• Energia bierna – eksport RE- [kvarh]

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Można je dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika to aplikacja web'owa (strona internetowa). Dostęp do programu uzyskujemy poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
To moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
