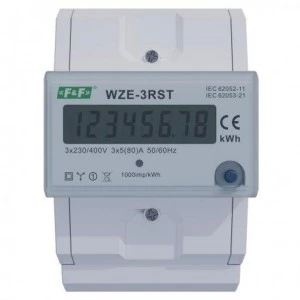

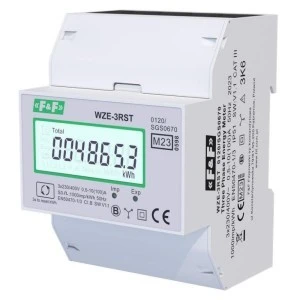

Licznik zużycia energii elektrycznej z MID z kasowalnym dodatkowym wskazaniem 3‑fazowy WZE‑3RST

Cena:
48 szt.
Wysyłka w 24h

Licznik zużycia energii elektrycznej 3-fazowy WZE-3RST

Opis produktu

Licznik trójfazowy zużycia energii elektrycznej z dwoma pozycjami zużycia energii na wyświetlaczu LCD.
Możliwość resetowania stanu licznika pomocniczego.
Zgodność z dyrektywą MID.


Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0670


Cechy

  • deklaracja MID,
  • możliwość pomiaru większych prądów 3x100 A,
  • wskazywanie bieżącego poboru mocy.
  • całkowity i kasowalny licznik zużycia energii,
  • pomiar energii pobranej (licznik 1-kierunkowy),
  • proste kasowanie licznika pomocniczego za pomocą przycisku na elewacji licznika.



Działanie
Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym. Posiada dodatkowy, kasowalny licznik energii.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).
Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.
Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.

Kasowanie licznika pomocniczego
Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.

Dane techniczne

PKWiU
26.51.63.0
Odpowiedni do rejestracji wartości inkrementalnych
Liczba taryf licznika
Jednotaryfowy
Model
Pomiar bezpośredni
Prąd znamionowy przy pomiarze z użyciem przekładnika
Brak
Sposób montażu
Do wbudowania
Napięcie znamionowe [V]
230
Znamionowa częstotliwość pracy [Hz] od
50
Sposób połączenia licznika
Połączenie bezpośrednie
Skalibrowany
Wersja modułowa
Z wyjściem impulsowym
Rodzaj mierzonej energii elektrycznej
Pomiar energii biernej
Klasa dokładności
1
Znamionowa częstotliwość pracy [Hz] do
60

Dane logistyczne

Ean
5902431675848
Szerokość opakowania [mm]
95
Waga z opakowaniem [kg]
0.44
Wysokość opakowania [mm]
80
Długość opakowania [mm]
125
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
